Como fazer um amplificador caseiro

Este circuito é de um amplificador que usa poucas peças e claro, tem uma resposta de freqüência um pouco limitada, mais precisamente nos médios, ou seja, pouco graves e poucos agudos, indico esta pra igrejas evangélicas, pois a voz (a do pastor ou orador) sera mais ampla, ideal para falantes de 12", em conjunto com um médio, potencia total 75RMS, ou 150 W musicais.



Um dos pontos a serem observados é cuidado extremo com curto circuito, no circuito original, não tem o circuito de proteção, mas apliquei a ele um e funcionou muito bem, mas é comum quando se queima, terem no minimo 3 transistores de saída queimados, e 4 no máximo....

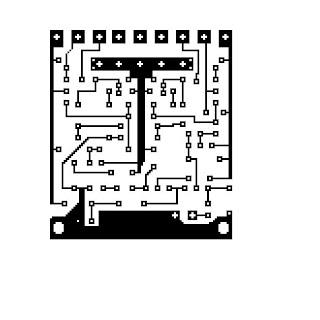

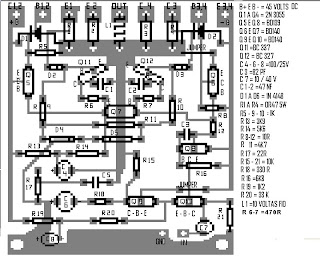

aqui esta a placa deste circuito, podem altera-la a vontade se necessario, e já esta com o circuito de proteção.a fonte de alimentação é de 45DC+45DC, fonte simétrica, use um transformador de 36AC+ 36AC com 6A, os capacitores eletrolíticos com tensão minima de 50 volts, os originais eram de 2.200uf/50V, para maior qualidade nos graves utilize de 4.700uf/50V...

ainda falta o dissipador, de preferencia aos grandes, para caberem os 4 transistores 2n3055, ou outro de sua preferencia (tip 35), o potenciômetro de volume de entrada devera ser 47K ou mais, o gabinete aqui foram montados em caixas de madeira com carpe, o corpo em volta, e na frente e atras foram de metal, devidamente furado e pintado (em destaque - 300W), o de traz só tinha os jacks p10 de entrada e os de saida, separadas pelos dissipadores (dois canas)
fonte:http://eletronicadeaudio.blogspot.com/2009/01/amplificador-caseiro.html
